Campagne de cyclages thermiques et d’étalonnages pour l’instrument XGRE de la mission TARANIS

lundi 14 mai 2018

Depuis le 24 avril, le MESPAL (Moyens d’essais, salles propres, AIT/AIV du LESIA) réalise pour le laboratoire APC (Laboratoire Astroparticules et Cosmologie) la campagne de cyclages thermiques et d’étalonnages sous azote pour les senseurs de vol de l’instrument XGRE (modèle de vol) de la mission TARANIS du CNES.

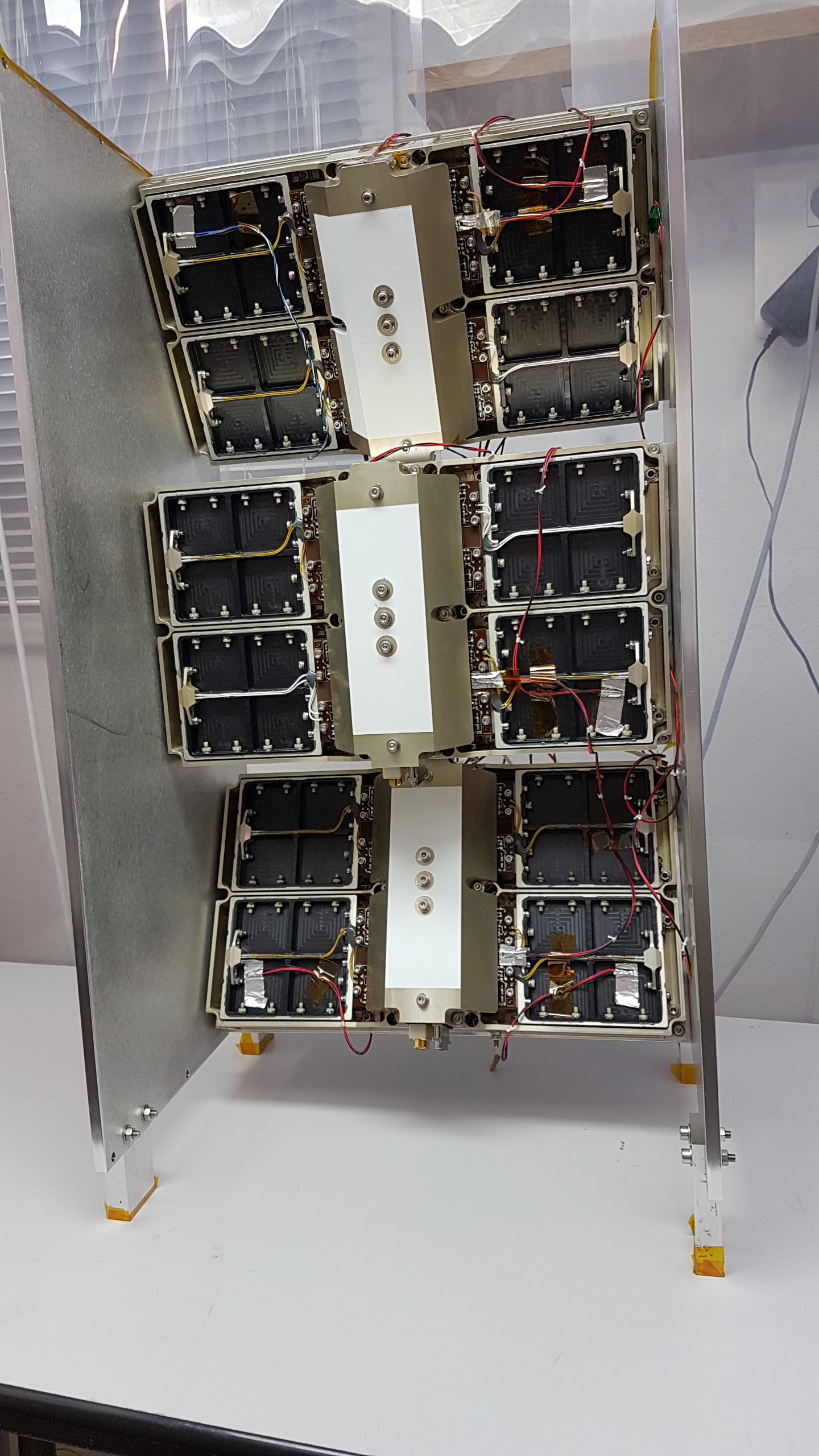

Modèle de vol de l'instrument XGRE/TARANIS
Modèle de vol de l’instrument XGRE/TARANIS

Crédit : Observatoire de Paris/LESIA, photo Jérôme Parisot

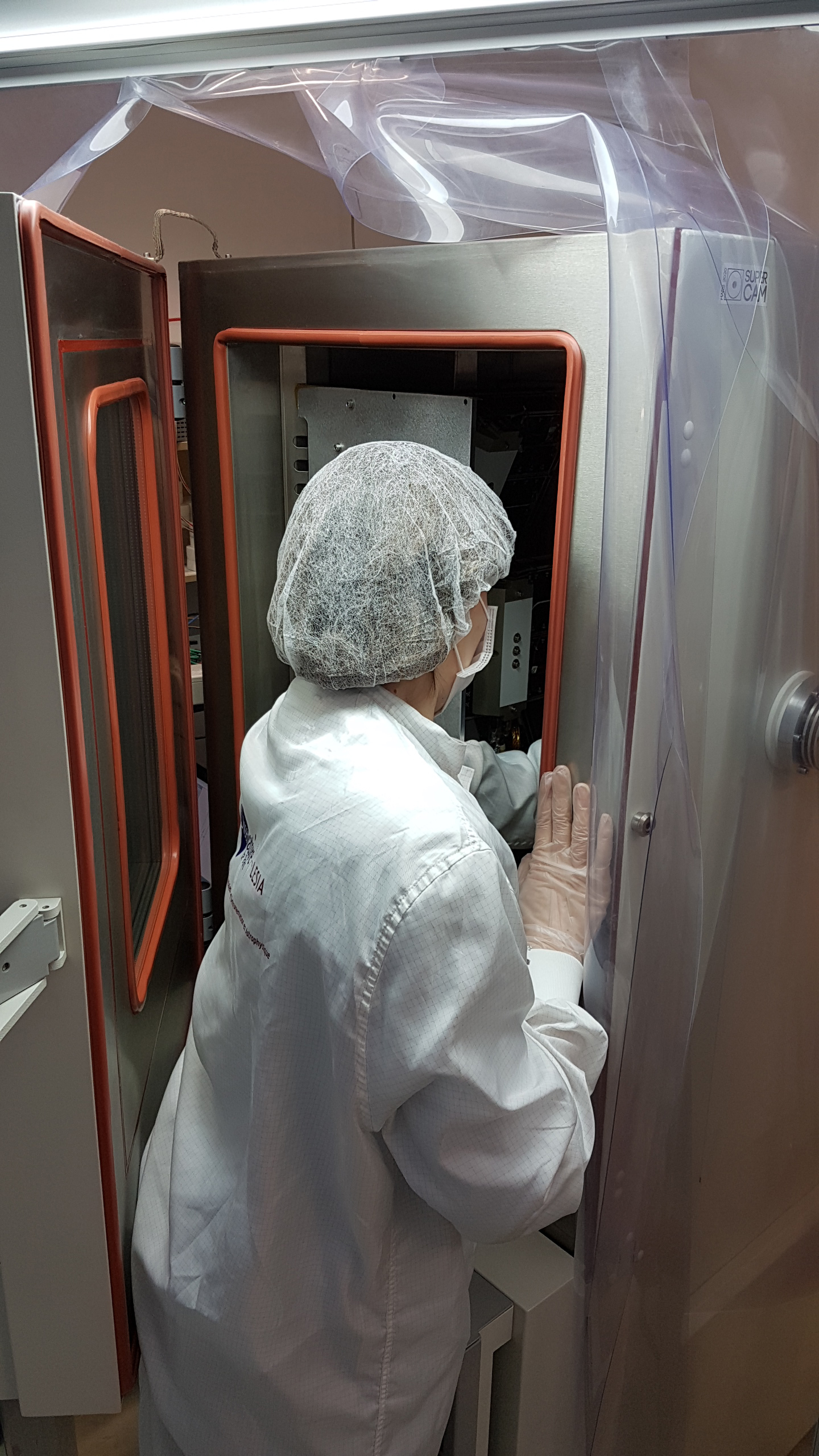

Enceinte climatique du MESPAL utilisée pour la campagne de tests de (...)
Enceinte climatique du MESPAL utilisée pour la campagne de tests de l’instrument XGRE/TARANIS

Crédit : Observatoire de Paris / LESIA - Photo Jérôme Parisot


Les tests de qualification thermique (cyclages de -25°C à +35°C en enceinte climatique) ont pour objectif de montrer que les senseurs XG1, XG2 et XG3 sont fonctionnels lorsqu’ils sont confrontés à un environnement en température proche de celui rencontré en vol lors de la mission TARANIS.

Les étalonnages des senseurs ont pour but de caractériser la réponse des senseurs en fonction de la température à différentes raies d’énergie, afin de construire la matrice de réponse de l’instrument XGRE.

Afin de stimuler les senseurs, une source de Bi207 (bismuth 207) est positionnée de manière à irradier les trois senseurs en même temps.

Les principales contraintes d’essais sont :

  • le respect des pentes de variations thermiques < 8°C/heure
  • le maintien des taux d’humidité et d’oxygène < 5%

Cette campagne d’essais (en horaires étendus 7/7 jours) devrait durer environ 1 mois.

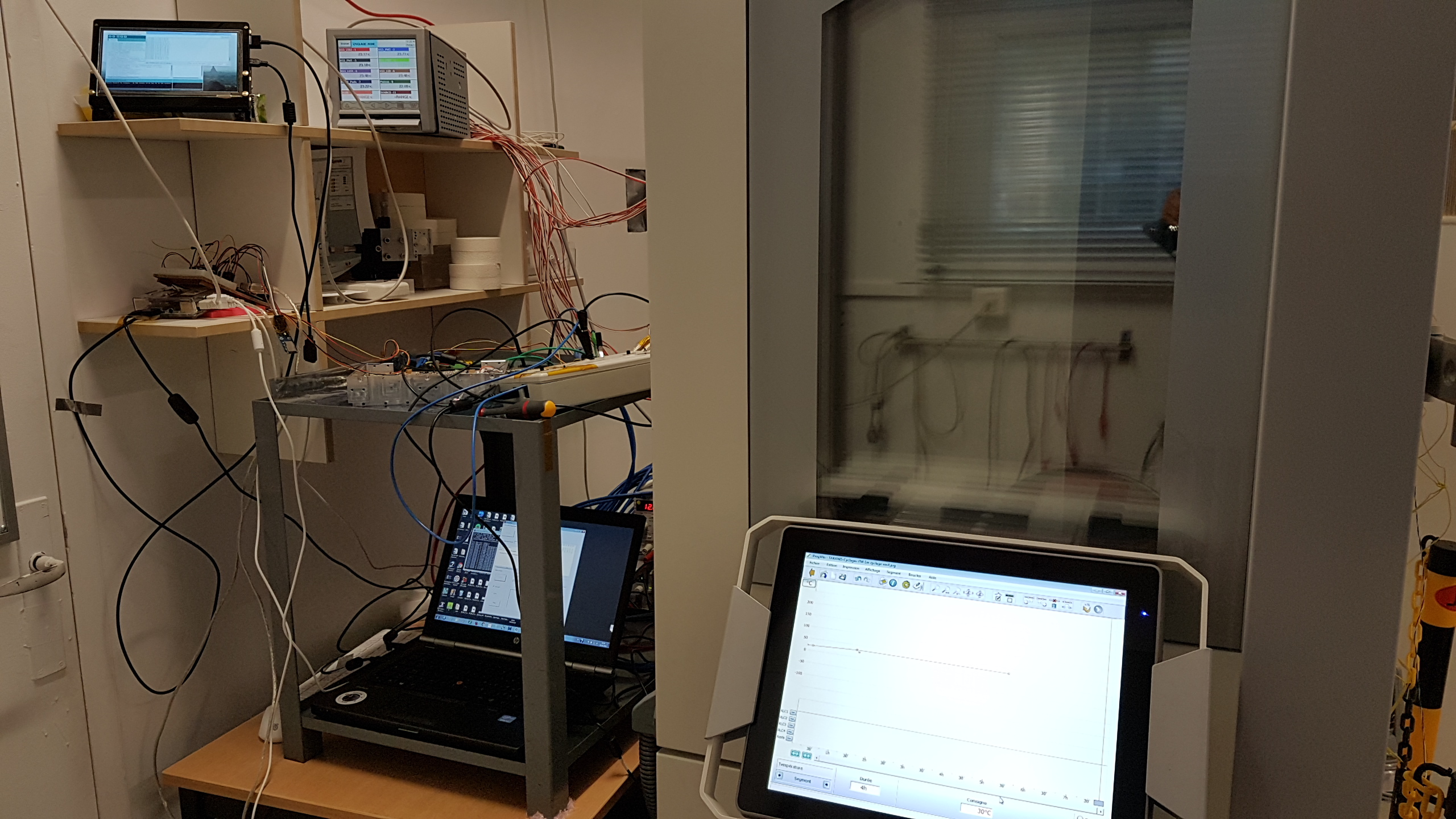

Electronique de pilotage de l'instrument en configuration de (...)
Electronique de pilotage de l’instrument en configuration de calibration

Crédit : Observatoire de Paris / LESIA - Photo Jérôme Parisot
