Campagne de calibration des modèles de vol de l’instrument RPW sur Solar Orbiter

mercredi 16 novembre 2016

Les composantes de l’instrument RPW sur Solar Orbiter ont été intégrées dans l’enceinte vide­ thermique SimEnOm. La campagne de calibration a débuté le jeudi 10 novembre 2016 au bâtiment 8.

Cette campagne d’essais comprend les instruments suivants :

  • la MEB-PFM (modèle de vol de la Main Electronic Box) ;
  • les 3 pré-amplis de vol des antennes du satellite ;
  • les harnais de vol ;
  • le SCM EM (Search Coil Magnetometer, modèle engineering). Il sera remplacé par le modèle de vol le 9 décembre. Le SCM est placé dans un double conteneur en Mu­Métal qui réalise un blindage magnétique.

Chaque sous-système est régulé indépendamment en température dans l’enceinte SimEnOm (à l’aide de puits thermiques autonomes refroidis à l’azote liquide).

Cette campagne de calibration permettra de déterminer les fonctions de transfert des gain et phase à différents paliers de température.

Cette activité mobilise les équipes AIT de RPW du LESIA et du CNES, 6 jours/7, soit 12 personnes environ, jusqu’à la fin du mois de décembre 2016.

Intégration SCM dans SimEnOm
Intégration SCM dans SimEnOm

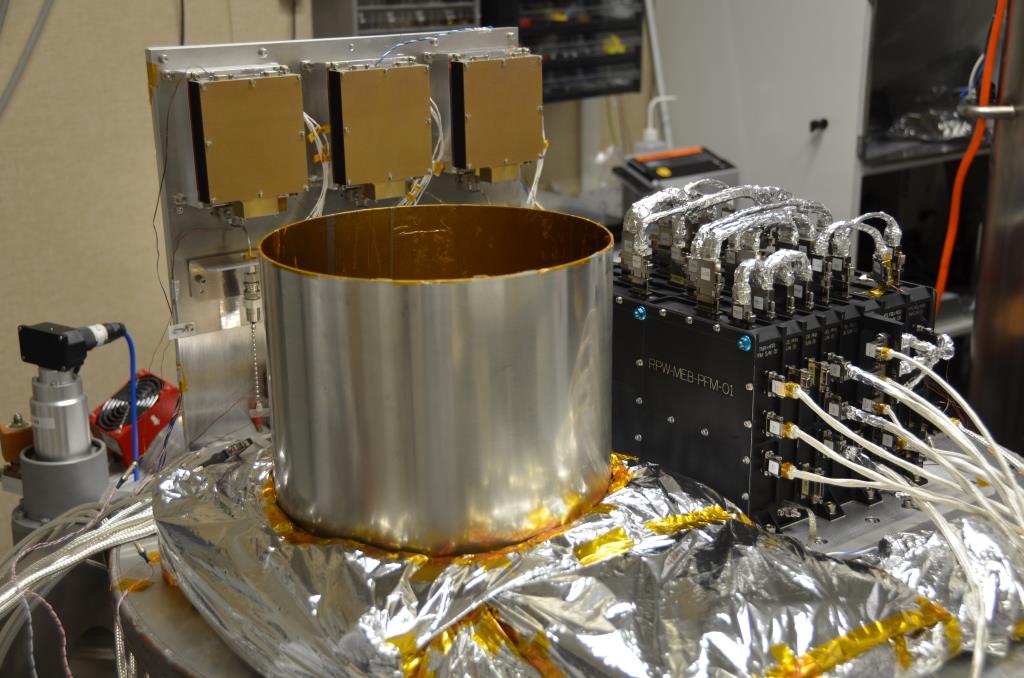

Au premier plan le double conteneur gigogne contenant le module SCM (régulé à -50°C). En arrière-plan : les 3 pré-amplis d’antenne RPW et à droite la MEB-PFM.
09/11/2016 - Photo Sylvain Cnudde

Connexion des harnais sur la MEB PFM
Connexion des harnais sur la MEB PFM

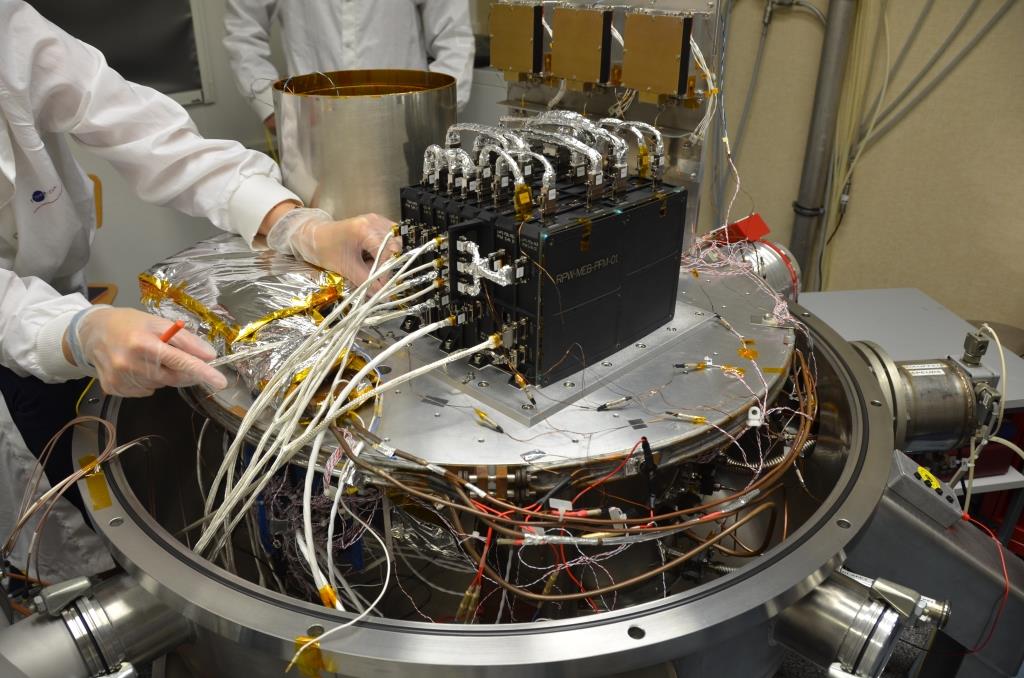

MEB-PFM avec connexion de tous les harnais de vol en cours
09/11/2016 - Photo Sylvain Cnudde

SCM EM dans le conteneur mu-métal
SCM EM dans le conteneur mu-métal

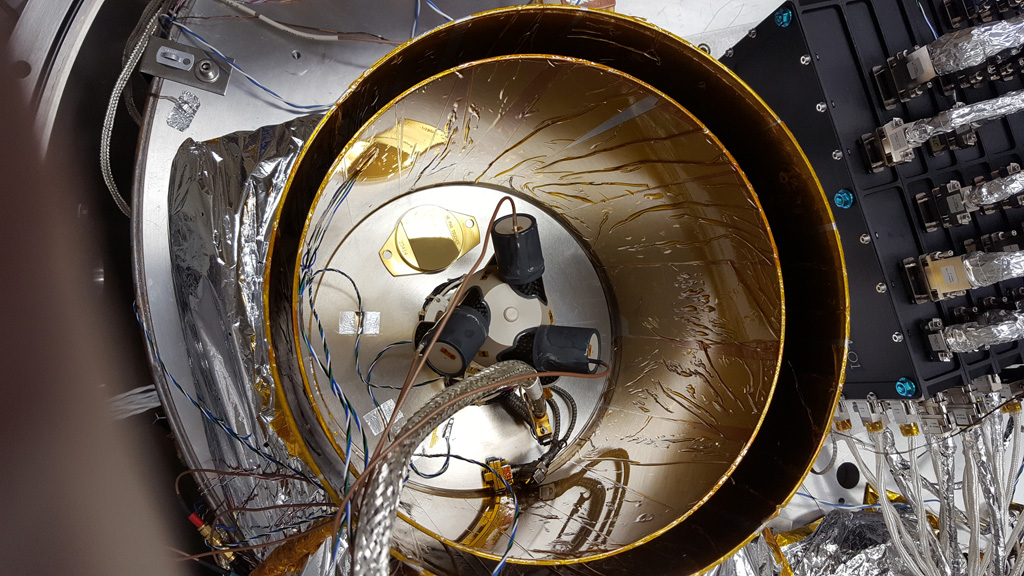

Le SCM dans son conteneur Mu-Métal, + témoin de contamination moléculaire (composant doré)
10/11/2016 - Photo Jérôme Parisot

Instrument prêt pour la mise en vide
Instrument prêt pour la mise en vide

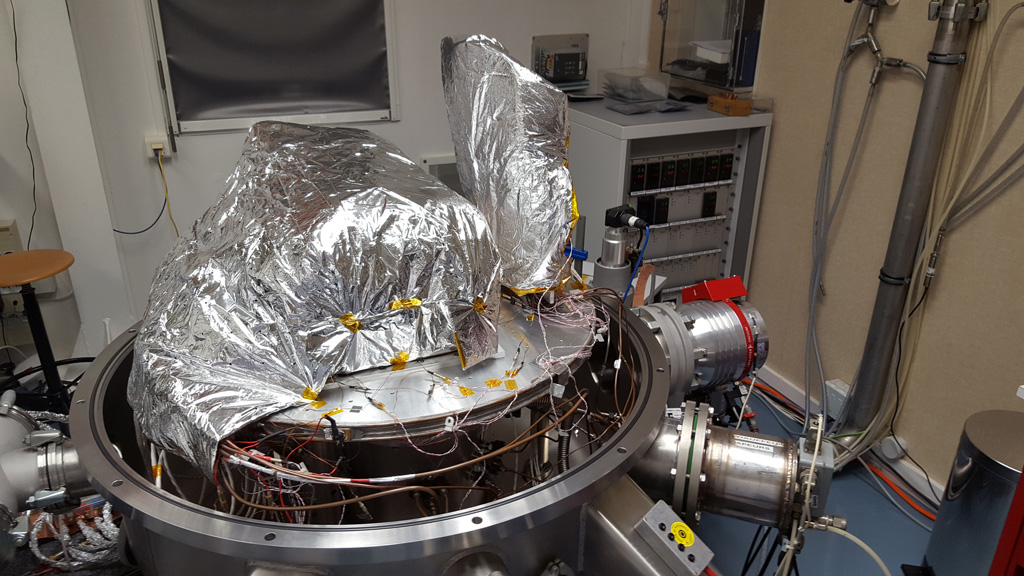

L’ensemble des instruments est recouvert d’un isolant thermique (MLI : Multi-Layer Insulation) afin de s’affranchir du rayonnement thermique du moyen d’essai.
10/11/2016 - Photo Jérôme Parisot
