Inversion du champ magnétique solaire: obervations du Mont WILSON 1997-2012

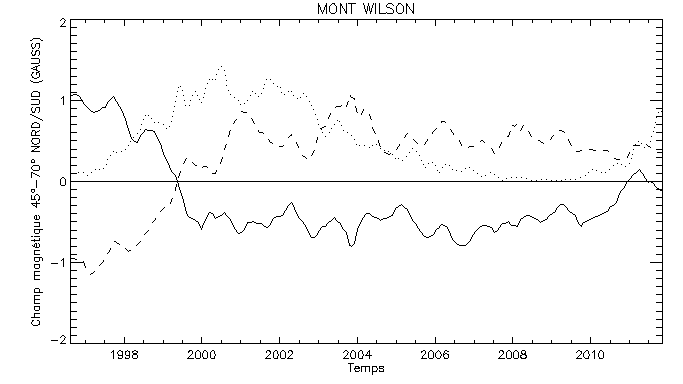

Champ magnétique Nord et Sud dans les ceintures de latitude 45° à 70° (en pointillé nombre de taches)

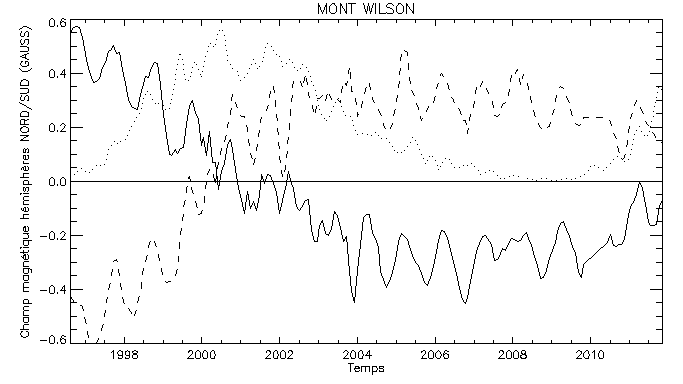

Champ magnétique intégré des hémisphères Nord et Sud (en pointillé nombre de taches)

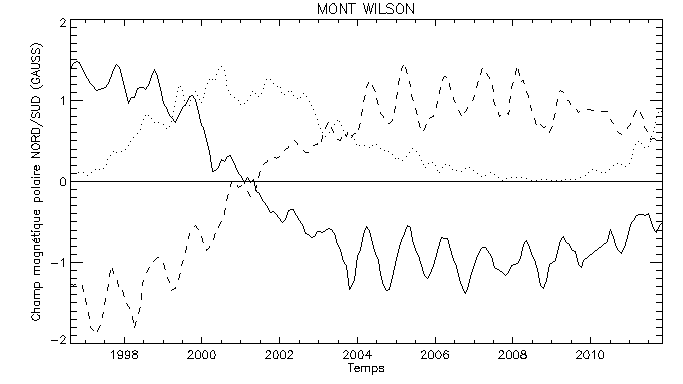

Champ magnétique des pôles Nord et Sud (latitude > 70°, en pointillé nombre de taches))

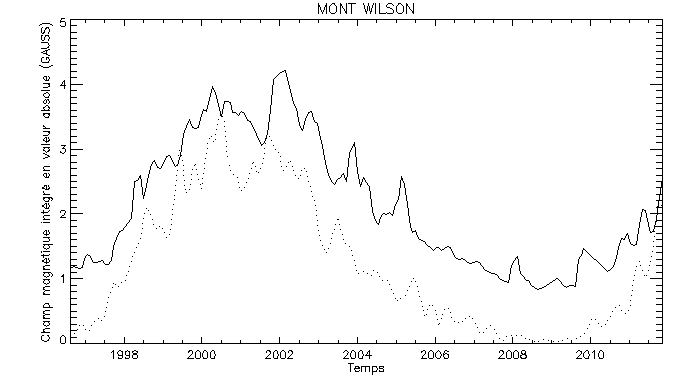

Module du champ magnétique intégré sur l'ensemble du disque solaire (en pointillé nombre de taches)

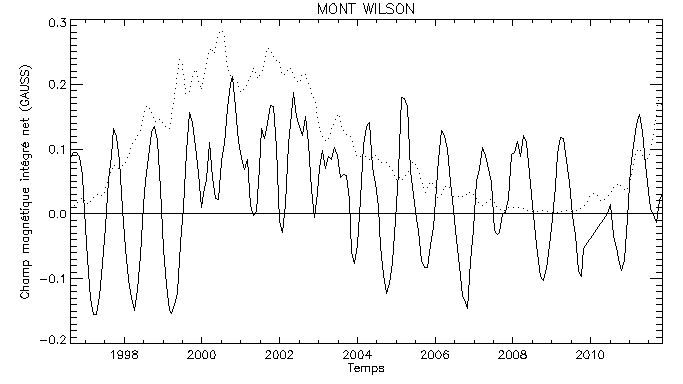

Champ magnétique net intégré sur l'ensemble du disque solaire (en pointillé nombre de taches)

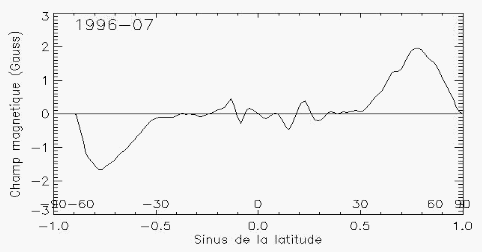

Champ magnétique moyen de 1997 à 2012 en fonction de la latitude (animation MPEG1, cycle 23 et montée du cycle 24)

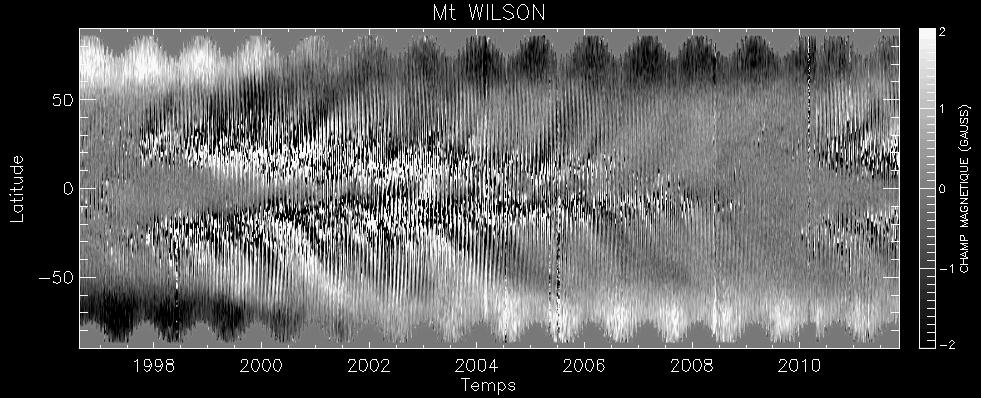

Champ magnétique moyen de 1997 à 2012 en fonction de la latitude (cycle 23 et montée du cycle 24)

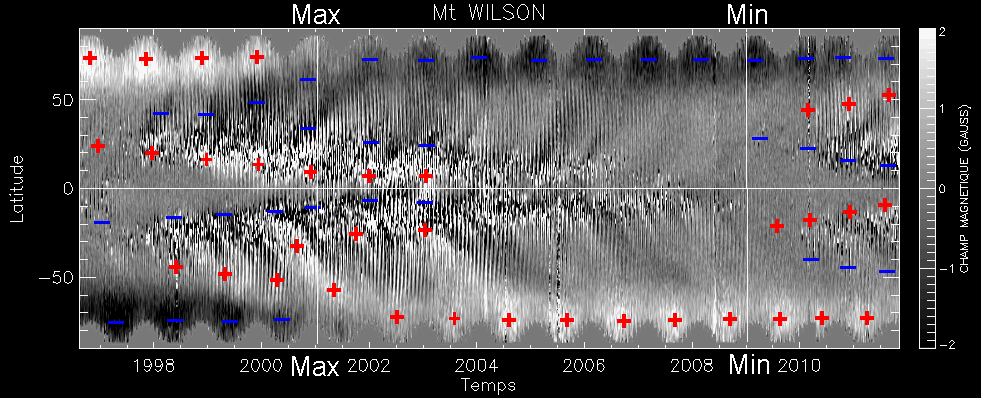

Champ magnétique moyen de 1997 à 2012 en fonction de la latitude (cycle 23 et montée du cycle 24)
