Les moyens d’essais

jeudi 3 mai 2018, par Jérôme Parisot

Les moyens d’essais proposés aux projets du LESIA, et par extension dans le cadre MoTeSpace, sont les suivants :

  • SimEnOm
    (seul moyen affiché pour MoTeSpace jusqu’à ce jour)
    Enceinte vide/thermique de simulation spatiale, de 1m3, plage de T° : 80K-370K (refroidissement à l’azote liquide).

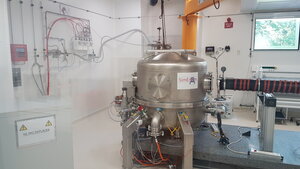

    La cuve SimEnOm
SimEnOm
SimEnOm

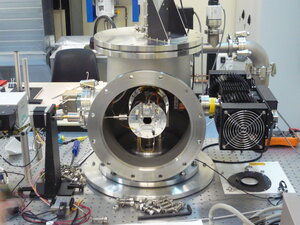

  • OBAMA
    Enceinte vide/thermique pour étalonnage de détecteurs IR, plage de T° : 60K-330K (refroidissement avec cryogénérateur)
    L’installation de tests OBAMA
OBAMA
OBAMA

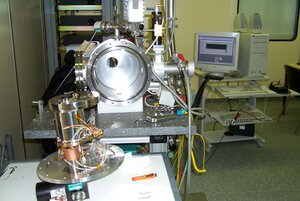

YACADIR€
YACADIR€

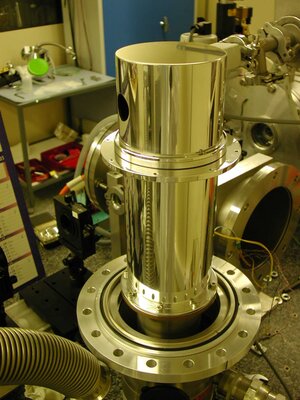

  • Enceinte 10K
    Enceinte vide/thermique pour qualification de composants optiques, plage de T° : 10K-330K (refroidissement avec cryogénérateur à 2 étages)
Enceinte 10K
Enceinte 10K

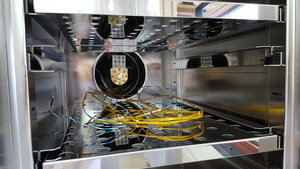

  • Une étuve sous vide, pour dégazage, de CLIMATS
    (P < 10-6 mbar, pour les BAKE-OUT)
    Modèle CLIMATS V50 (50 litres)
    Uniquement fonction chauffage : T°ambiante / +160°C
    Pompage primaire + secondaire (turbo-moléculaire) + piège froid à 14K (cryogénérateur)
    Montage microbalance TQCM (à quartz) si requis
Etuve sous vide CLIMATS
Etuve sous vide CLIMATS

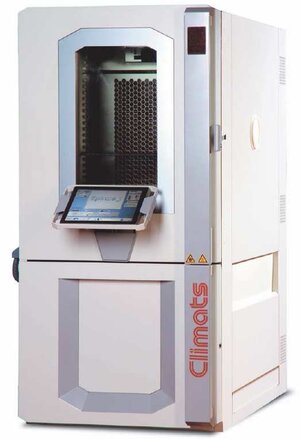

  • Une enceinte climatique à pression ambiante, en salle climatisée, avec hotte mobile à flux laminaire ISO-7
    (plages de T° : -70 / +180 °C)
    Modèle CLIMATS EXCAL 2221-TA, 206 litres (à convection forcée), programmable et contrôle à distance


climatique CLIMATS EXCAL 2221-TA programmable
climatique CLIMATS EXCAL 2221-TA programmable


  • Une enceinte à refroidissement/réchauffage Peletier pour tests électroniques
    (en cours de rénovation)
  • Un spectromètre infrarouge à TF
    Modèle AGILENT 660
    Spectral range (cm-1) : Mid IR : 9,000–375
    Wavenumber accuracy : 0.005 cm-1 at 2200 cm-1
    Wavenumber precision : 0.003 cm-1
    Spectral resolution (cm-1) : Better than 0.06
    Interferometer type 38 mm dynamically aligned, 60°mechanical bearing Michelson
Spectromètre infrarouge à TF
Spectromètre infrarouge à TF

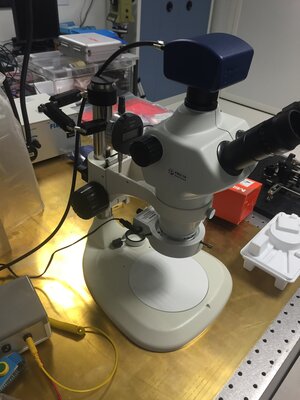

  • Une loupe trinoculaire PERFEX ZOOM PRO 10.26
    Grossissement 8X à 200X.
    CAM. JENOPTIK ARKTUR 8.3MP
    Ecran UHD 27’’ (16:9) 4K
    Comparateur de hauteur intégré
    En salle propre ISO-7

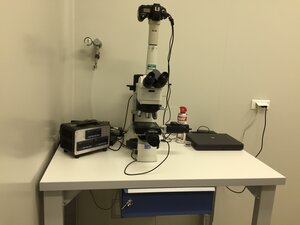

  • Une loupe binoculaire couplée à un appareil photo
    Modèle binoculaire : NIKON Eclipse L150
    Modèle appareil photo : NIKON D70 + PC d’acquisition
    L’ensemble est en salle propre, classe ISO 7

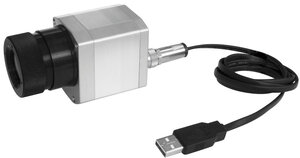

  • Caméra thermique
    Modèle optris PI 640
    Plage de mesure : - 20 a + 100 °C / 0 a + 250 °C / 150 a 900 °C
    Detecteur matrice a plan focal (FPA) 640 x 480 pixels
Caméra thermique IR
Caméra thermique IR

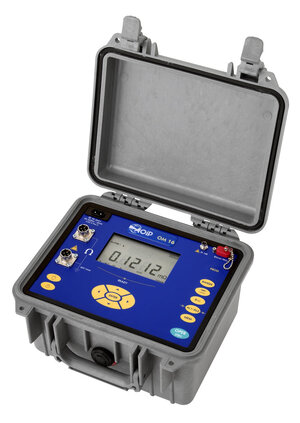

  • Micro-ohmmètre portable
    Modèle AOIP OM16
    Précision : 0,05%
    Résolution : 0,1 μΩ
micro-ohmmètre OM16
micro-ohmmètre OM16
  • Matériels d’étalonnage IR
    sphères intégrantes, détecteurs de référence, monochromateurs, alimentations stabilisées, …

La plupart de ces moyens de tests sont en salles propres. Le LESIA dispose de 8 salles propres réparties sur 200m², de classe d’empoussièrement ISO5 à ISO8. Le plan de charge de ces moyens d’essais est en cours d’élaboration mais est déjà bien rempli. La priorité d’utilisation sera donnée aux instruments du LESIA.
